刀具基本知识丨刀柄：加工精度的关键“桥梁”

在现代制造业中，数控机床作为高精度、高效率的加工设备，广泛应用于各种机械加工领域。而数控刀柄，作为连接刀具与机床主轴的重要部件，其性能和选择直接关系到加工精度、刀具寿命和加工效率。今天，我们就来深入了解一下数控刀柄的相关知识。

一、刀柄的作用

数控刀柄的主要功能是夹持刀具并将动力传递至刀具，确保加工过程中的精度与稳定性，实现切削、钻孔、铣削等加工操作。此外，数控刀柄承受加工过程中的巨大切削力与振动，因此刀柄具备高刚性与耐用性是至关重要的。对数控机床加工者来说，选择高性能的刀柄可以显著提升加工效率，减少废品率并延长设备寿命。

二、刀柄的结构

数控刀柄的结构主要包括夹持部分和连接部分。

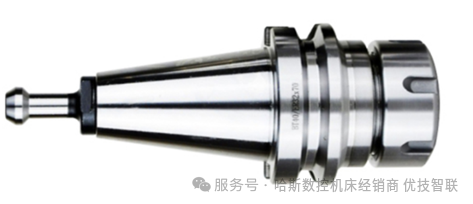

BT40刀柄图和拉钉的位置图

1. 夹持部分：这是数控刀柄的关键组成部分，负责连接刀柄和刀具。它可以通过不同的设计和配合方式满足不同刀具的夹持要求。常见的夹持方式有ER夹持、强力夹持、侧固夹持等。

2. 连接部分：这是数控刀柄与主轴的相接部分，刀柄柄体通过拉钉与机床主轴相连。根据机床主轴类型不同，刀柄连接接口形式也不同，如ISO、BT、HSK接口等。连接部分的设计直接影响刀具的平衡、跳动精度和夹持力。

三、刀柄的分类

按刀具夹持类型可分为：ER刀柄、液压刀柄、强力刀柄、侧固刀柄、面铣刀柄、钻夹刀柄、热缩刀柄等多种类型。

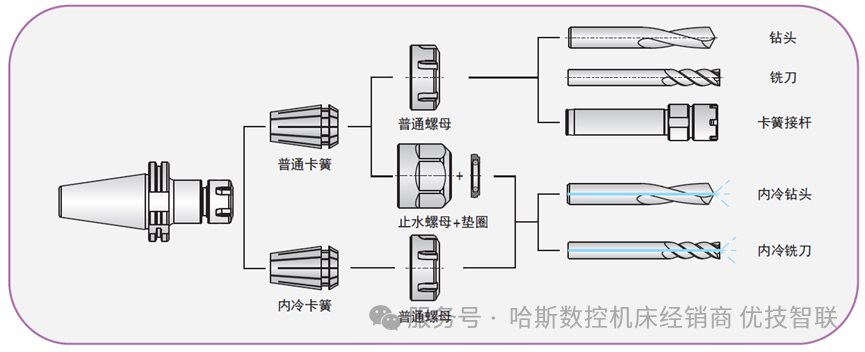

1. ER刀柄：广泛用于各类通用加工任务，包括车削、铣削、钻孔等操作。其设计简单，操作方便，适用于多种规格的刀具，如钻头、铣刀等。

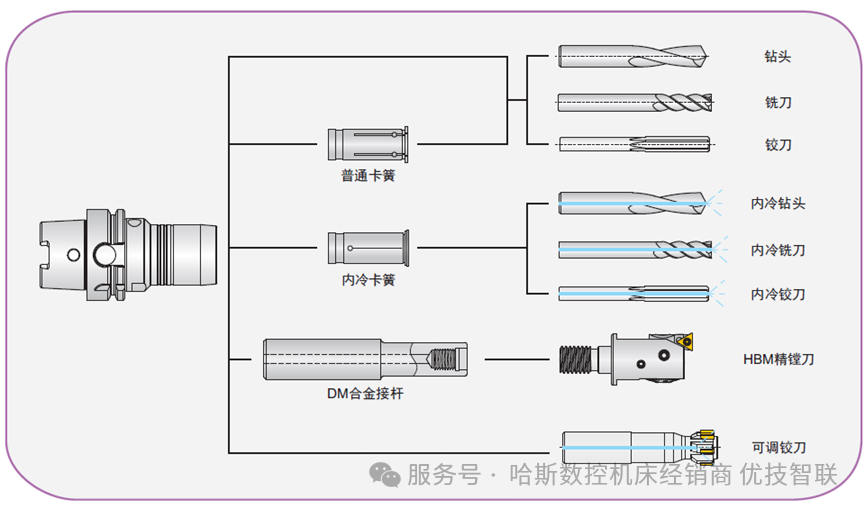

2. 液压刀柄：液压刀柄通常用于需要高精度加工的场合，如模具制造、医疗器械制造等，可提供稳定的夹持力和高精度的加工效果。

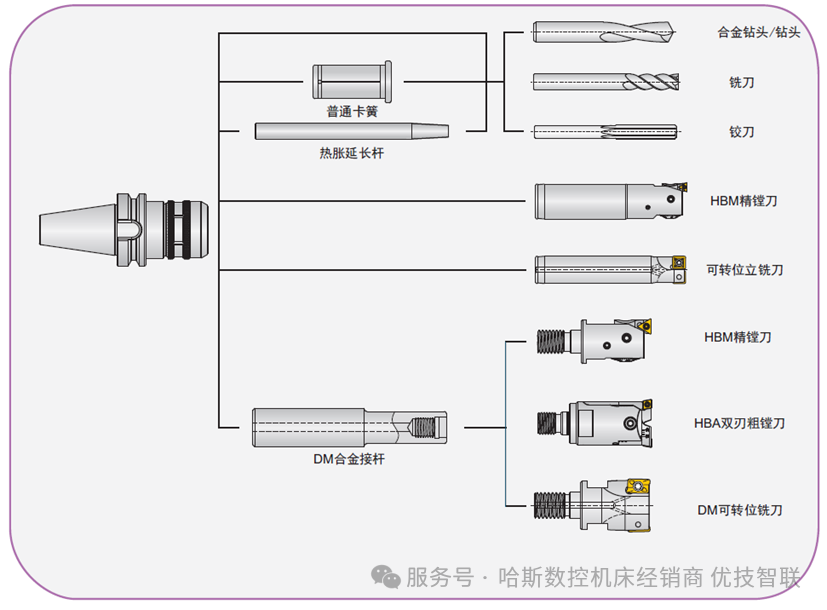

3. 强力夹持刀柄：强力刀柄适用于需要高精度加工的场景，能够提供更好的刚性和精度保障。

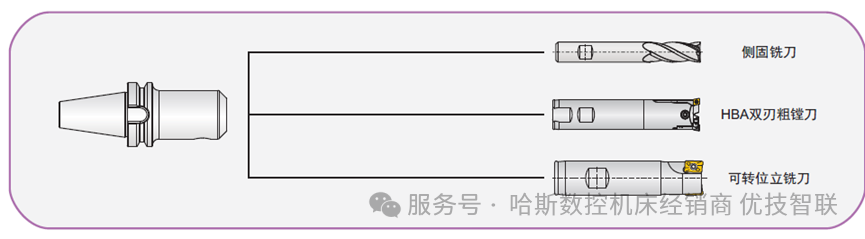

4. 侧固刀柄：侧固刀柄常用于铣削加工，特别是在需要进行高速、高效面铣和侧铣操作时，这种刀柄类型可以提供稳定的刀具固定，并有效减少振动。

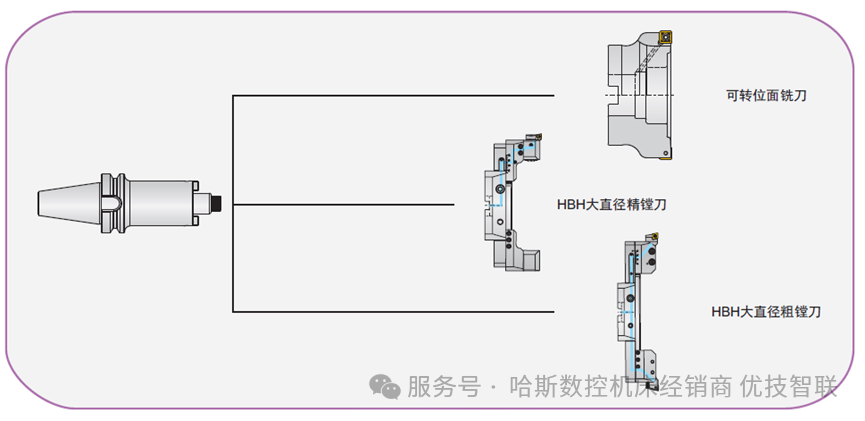

5. 面铣夹持刀柄：面铣刀柄广泛用于各种机械加工领域，包括铣削、切削、镗削等操作。它们能够高效地去除金属材料表面的材料，实现零件的精密加工。

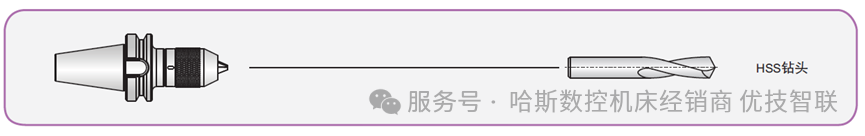

6.钻夹刀柄：钻夹刀柄主要用于钻孔加工，能够夹持各种钻头，包括普通钻头、钻头套装和中心钻等，确保稳定精准地进行孔加工。

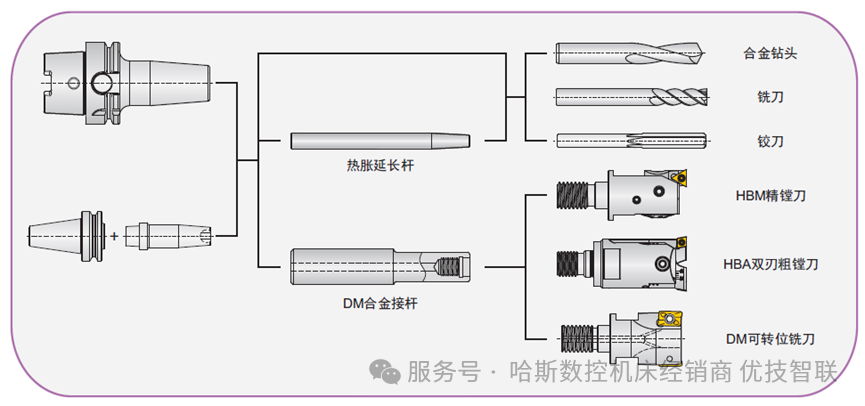

7. 热缩刀柄：热缩刀柄适用于高精度加工，能够提供稳定的夹持力和高精度的加工效果，常用于航空航天、电子产品、模具制造等高精度要求的场合。
